Фальшпол для датацентра (ЦОД)

 Фальшпол является распространенным стандартом для организации полов современного офисного помещения. Полая конструкция позволяет спрятать под него проводку и инженерные коммуникации, что особенно актуально для серверных комнат и помещений ЦОДов.

Преимущества фальшпола:


  • возможность компактного и безопасного размещения кабель-каналов, проводов и разводок.
  • отвод избыточного статического электричества от работающих компьютеров и электрического оборудования. Кроме того, пространство между бетонным основанием и панелями используется в качестве большого воздуховода для систем обогрева, вентиляции и кондиционирования.
  • запас свободного пространства для прокладки новых коммуникаций и модернизации существующей кабельной сети
  •  использование площади офиса под рабочие места ограничивается только проходами между столами, т.к. все электрические и электронные кабели выведены снизу в специальный электрический бокс и не ограничивают свободу передвижения.
  •  сокращение времени на внутренние перепланировки помещения. Фальшпол собирается и отдельных плит со встроенными электрическими боксами, как конструктор. Размеры конструкций  геометрически выверены, поэтому плиты состыкованы между собой, их легко снять и установить в другом месте. Компания экономит на покупке дополнительных электрических розеток и работах по прокладке кабелей
  • хорошая звукоизоляция и высокая прочность
  • быстрота монтажа, легкость конструкции, подбор оптимальной конструкции и высокая точность сборки.

Что надо учесть при конструировании?


Основная задача при расчете конструкций спецполов для дата-центра – расчет точной нагрузки на каждую плиту перекрытия. Вес силового и электрооборудования, включая мощные источники бесперебойного питания с батарейными шкафами,  может превышать 1 тонну. Причем в помещениях ЦОД из-за нехватки места оборудование может быть установлено плотно друг к другу.

Применение фальшпола позволяет точно распределить весовую нагрузку на большую площадь. В особо ответственных случаях применяются полы специальной конструкции или усиление перекрытия металлическими балками.

Расположение кабельных каналов и трасс

В зависимости от схемы подключения оборудования, устанавливаемого в ЦОДе, разрабатывается топология будущей кабельной системы. Под полом легко организовать систему кабельных каналов, покрывающую всю площадь серверного помещения. К любому сегменту сети легко получить доступ путем простого поднятия одной или нескольких плит.

Система кондиционирования воздуха

Поток кондиционированного охлажденного воздуха легко направить в нужном направлении, используя пространство под полом в качестве воздуховода.
Благодаря этой возможности, процесс переформирования рабочего пространства ЦОДа, перемещение стоек внутри помещений становится более легким и быстрым.
В новом месте установке оборудования  просто необходимо будет заменить сплошную плитку  плиткой с перфорацией. При организации подпольных воздуховодов для полноценного отвода тепла надо учитывать несколько параметров:

  •      высоту фальшпола
  •      расстояние между воздушными потоками
  •      учесть возможные препятствия на пути движения воздуха.

Под верхней панелью пола прокладываются трубопроводы системы кондиционирования на чиллерной воде, конструкция защищает их от протечек в случае неполной герметичности системы.

Виды и конструкции


Модульная конструкция  включает нижнюю опорную часть, состоящую из двух конструкторских элементов: опор и стрингеров, и верхние панели пола. Размер панелей стандартный -600 х 600 мм.

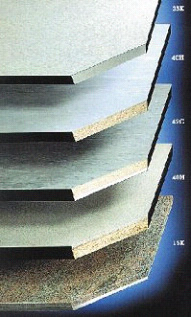

Панели отличаются по толщине нижней подложки и верхнего покрытия, типам используемого наполнителя. Широкий диапазон комбинаций дает возможность использовать фальшполы в помещениях различного назначения.

Тип покрытия  определяется назначением помещения и его дизайном. Так, для компьютерных залов, серверных и лабораторий используются виниловое покрытие с хорошей электропроводимостью и покрытие из ламинированного пластика; для офисов - ковровое покрытие. Иногда используют более дорогостоящие и износостойкие покрытия - керамическая плитка, мрамор, гранит, дерево.

Для облегчения работы монтажников выпускается целый ряд аксессуаров, облегчающих монтаж и укрепляющих конструкцию пола: ступени, подъемники, рампы и др.
Аксессуары позволяют   учесть при конструировании индивидуальные особенности помещения, конфигурацию коммуникационных линий и электропроводки.
На рисунке наглядно показаны основные возможные аксессуары и их использование в комплекте с основными конструкциями.

Виды фальшполов для ЦОД и серверныхСтруктура фальшпола для датацентра, ЦОД

Набор элементов пола рассчитывается исходя из точной величины действующей на пол сосредоточенной и распределенной нагрузки; требований к дизайну, свойств его пожарной стойкости и электропроводимости.

В зависимости от особенностей использования помещения, например, при наличии в помещении электрических блоков и оборудования, требующих большого количества подсоединений, могут собираться специальные конструкции.




Компания ИЦ «ТЕЛЕКОМ-СЕРВИС» обладает необходимой компетенцией и опытом работы по проектированию и монтажу фальшполов разного типа и конструкций.



За дополнительной информацией обращайтесь к менеджерам
по телефону (495) 737-42-22 или пишите.
