Бесперебойное питание (ИБП) Eaton и распределение в стойках

О компании Eaton:

Бесперебойное питание (ИБП) Eaton и распределение в стойках

Мировой производитель Eaton предоставляет глобальные решения самых сложных современных проблем по управлению электропитанием, обладает 100-летним опытом внедрения электротехнических ре шений, помогает поддерживать непрерывность бизнеса и предотвращать простои.

Eaton поставляет решения в области управления энергией клиентам более чем в 175 странах, штат производителя насчитывает более 97000 сотрудников.

Eaton является мировым лидером в области:

  • распределения энергии и защиты цепей
  • защиты резервного питания
  • решений для суровых и опасных условий
  • освещения и безопасности
  • структурных решений и устройств коммутации
  • управления и автоматизации
  • инженерных услуг.

Энергосберегающие решения и услуги Eaton помогают клиентам управлять электрической, гидравлической и механической энергией более надежными, рациональными, эффективными, безопасными и экологичными способами.

Услуги ИЦ ТЕЛЕКОМ-СЕРВИС

Системный интегратор ИЦ Телеком-Сервис имеет статус Авторизованного партнера EATON по продаже оборудования качественного электропитания EATON на территории РФ.

Мы предлагаем комплексную реализацию и обслуживание проектов по построению и поддержке систем бесперебойного питания ЦОД; контрактную подписку на техобслуживание и сервисные услуги.

Продукция EATON, продаваемая и устанавливаемая нашей компанией для создания системы электропитания ЦОД, комплектуется стандартным пакетом услуг Eaton, включая гарантийное обслуживание.

Линейка ИБП Eaton

В состав этой специализированной линейки входят серии ИБП для качественного электропитания и распределения электроэнергии с функциями защиты от множества угроз: перебоев в электроснабжении, скачков напряжения, короткого замыкания при ударе молнии.

Продуктовая линейка оборудования Eaton для бесперебойного питания постоянно обновляется и расширяется за счет серий с интегрированными новыми технологиями и дополнительными опциями.

Актуальные серии ИБП для сетевого и серверного оборудования - Eaton 5SC, Eaton 5P, Eaton 5PX, Eaton 9E, Eaton 9SX 700-3000 ВА (заменяет модель Eaton 9130), Eaton 9SX 5-11 кВА, Eaton 9PX 1000-3000 Вт и Eaton 9PX 5-11 кВА.

Группа источников бесперебойного питания Eaton для ЦОД и производственных объектов включает серии Eaton BladeUPS, Eaton 93E 15-80 кВА, Eaton 93E G2 100-200 кВА, Eaton 91PS 8-30 кВт, Eaton 93PS 8-40 кВт, Eaton 93PM, Eaton 9PHD, Power Xpert 9395P и Eaton Connected.

Линейка стоек IT и блоков Eaton распределения энергии состоит из серий Eaton RA, Eaton ATS, FlexPDU, HotSwap и ePDU G3+.



Управление питанием, контроль и управления энергосистемой дата-центра и других объектов

Eaton поставляет также ряд специализированных решений для управления питанием, контроля и управления энергосистемой дата-центра и других объектов.

Intelligent Power Software

ПО Intelligent Power Software от Eaton легко интегрируется с вашим оборудованием для обеспечения  непревзойденного бесперебойного функционирования.

Это ПО управляет всей подключенной к сети инфраструктурой энергоснабжения, запускает планы миграции виртуальной машины и выключает не критически важные устройства, чтобы ваш бизнес функционировал во время сбоя питания.

Простая интеграция с ведущими средами виртуализации позволяет осуществлять простое управление через единое окно.

Возможности ПО Intelligent Power Software от Eaton:

  • мгновенный доступ к критически важной информации
  • удаленное корректное завершение работы серверов и выбранных устройств хранения данных во время сбоя питания
  • обеспечение приоритетности и отключение некритически важных нагрузок для увеличения времени питания от АКБ во время продолжительного отключения электропитания

  • интеграция с платформами vCenter и XenCenter™
  • предоставление (или вывод) критически важной информации об электрических параметрах устройств, включая ИБП, ePDU и датчики параметров окружающей среды на панели управления vCenter или XenCenter
  • запуск vMotion, XenMotion™ и других приложений миграции для прозрачного переноса виртуальных машин на доступный сервер в сети.

Коммуникационные опции

  • Датчик окружающей среды EMP второго поколения (EMPDT1H1C2) — включает функциональность устройств прошлого поколения (температура, влажность, мониторинг через сухой контакт), при этом поддерживает последовательное соединение до трех устройств. Данные могут проверяться через веб-браузер в сетевом интерфейсе пользователя.
  • Интерфейсные карты Web/SNMP обеспечивают полный мониторинг, управление и завершение работы ИБП в сетевых ИТ-системах. В случае появления предупреждения плата Web/SNMP уведомляет пользователей и администраторов посредством e-mail и SNMP прерываний. В случае длительного отсутствия энергоснабжения защищаемые компьютерные системы могут быть корректно отключены с помощью ПО Intelligent Power Protector.
  • INDGW-M2 Карта обеспечивает мониторинг системы ИБП и окружающей среды в реальном времени через систему управления зданием (BMS) или систему промышленной автоматизации (IAS). Карта позволяет контролировать состояние ИБП, условия питания, температуру и влажность. Использование карты позволяет заблаговременно узнавать о любых угрозах системе.
  • Плата Power Xpert Gateway X-slot UPS — плата PXGX UPS (код изделия 103007974-5591) можно воспользоваться ModBus TCP, BACnet IP, Web- и SNMP-интерфейсами для ИБП 9155, 9355, PowerXpert 9395P и BladeUPS.
  • Плата Power Xpert Gateway Mini-slot (плата PXGMS) является универсальным коммуникационным решением для ИБП 93PM и 93PS. Веб-интерфейс платы обеспечивает полное представление данных ИБП даже на уровне отдельных модулей питания. В дополнение к функции веб-интерфейса она также взаимодействует с системами управления через SNMP версий 1/3, Modbus TCP и RTU, а также BACnet IP.
  • Карта ConnectUPS-X (код изделия 116750221-001) — модель с внешним подключением; подключается к последовательному порту ИБП; поддерживает ИБП Eaton 9130, 9155, 9355 и PowerXpert 9395P (требуется кабель 1023247).
  • Карта ConnectUPS-E (код изделия 116750223-001) — модель с внешним подключением; подключается к последовательному порту ИБП; поддерживает ИБП Eaton 9130, 9155, 9355 и PowerXpert 9395P (требуется кабель 1023247). Датчик контроля окружающей среды (EMP) (код изделия EMP001) добавляет возможность контроля температуры, влажности и работы 2-х контактного датчика закрытия к возможностям плат Web/SNMP и ePDU; хорошо подходит для контроля температуры стойки и состояния двери, температуры батарей.
  • Гигабитная карта сетевого управления Network-M2 - новейшее устройство подключения ИБП Eaton, дающее ИТ-специалистам новые, ранее недоступные возможности и функции.

Характеристики:
  • повышенная скорость
  • высокий уровень кибербезопасности
  • уведомления о существующих проблемах
  • администраторы могут выполнить своевременное безопасное завершение работы серверов и средств хранения информации.

Сетевая карта работает с ПО IPM v.161, что позволяет улучшить непрерывность бизнес-процессов. Адаптер Web/SNMP, поддерживает стандарты SNMP версий 1 и 3; IP v4 и v6.

Преимущества: быстрый ETHERNET, скорость 10/100/1000 Mbits, автонастройка, поддержка протоколов HTTP, HTTPS 1.1, TLS 1.2, SNMP V1, SNMP V3, NTP, SMTP, SMTPS BOOTP/DHCP, CLI, SSH, ARP. Совместимы с 5SC стоечного или башенного исполнения, 5P, 5PX, 9SX, 9PX.

Эта карта сетевого управления использует ПО Intelligent Power Manager (IPM) версии 1.61, что позволяет повысить уровень безопасности за счет использования алгоритма поддержания работы в случае перебоев в энергоснабжении или в критических условиях наиболее важных функций и приложений, в том числе переноса виртуальных машин или автоматического восстановления после сбоев.



Рис. 3

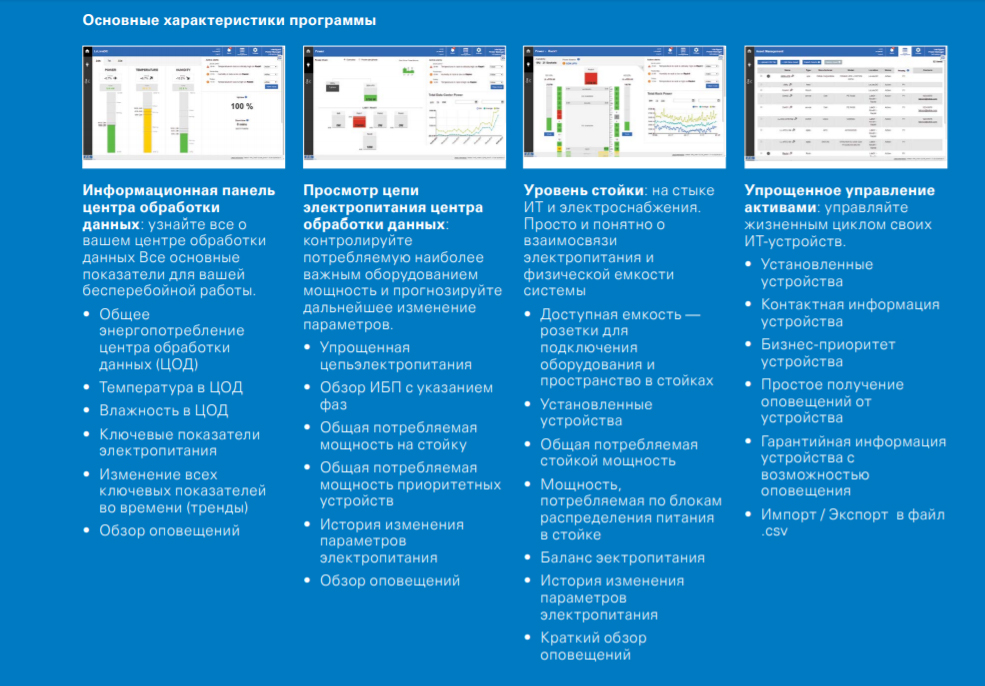

IPM Infrastructure - инфраструктура интеллектуального управления питанием

IPM Infrastructure дает уникальную возможность узнать, что именно происходит в Вашем дата-центре.

Функции мониторинга позволяют вам получать сведения об уровне потребляемой мощности (кВт) и потреблении электроэнергии (кВт*ч), а также контролировать баланс распределения подключенной нагрузки.

Функция контроля параметров окружающей среды позволяет измерять температуру и влажность, а функция управления ИТ-активами — определять коммерческие приоритеты.

Аналитические данные передаются через интуитивно понятный веб-интерфейс, важные сообщения отправляются по электронной почте.


Рис. 1

Технологии Eaton по энергораспределению и качественному электропитанию

Hot Sync - технология параллельной работы ИБП

Технология Hot Sync позволяет организовать параллельную систему с резервированием по схеме N+1 (например, два модуля для защиты нагрузки и один для резервирования), обеспечивающую надежную защиту электропитания ответственных нагрузок, также может применяться для создания масштабируемых параллельных систем, учитывающих возможность увеличения мощности защищаемой нагрузки в будущем.

Технология Hot Sync исключает недостаток традиционных параллельных систем (точку отказа): все источники могут работать в параллель и абсолютно синхронно питать единую нагрузку при отсутствии каких-либо управляющих кабелей между ними.

Преимущества технологии Hot Sync:

  • реализована в одно- и трехфазных ИБП Eaton, может применяться для построения систем мощностью до 7,7 МВА (400 В)
  • простой (модульный) подход к модернизации, решающий задачи увеличения мощности или обеспечения дополнительного резервирования
  • нет единой точки отказа системы.



ABM - технология продления срока службы батарей

ABM позволяет продлить срок службы герметичных свинцово-кислотных батарей путем оптимизации режима их заряда. Использование традиционного метода заряда приводит к ускорению процесса коррозии пластин и пересыханию электролита.

Технология ABM - новый интеллектуальный подход к продлению службы батарей; исключает перезаряд батарей, предотвращая их преждевременный износ.


Преимущества для пользователей:

  • непрерывный мониторинг состояния аккумуляторов
  • заблаговременное (за 60 дней) получение предупреждений об окончании срока службы батарей
  • оптимизация времени заряда батарей, что особенно важно при частых отключениях электроэнергии
  • превентивная и автоматическая диагностика состояния батарей
  • значительное увеличение срока службы батарей по сравнению с традиционным методом заряда
  • оптимизация времени заряда батарей благодаря трехступенчатому методу заряда
  • автоматическая компенсация напряжения заряда батарей в диапазоне от 0 до +50°C.

Технология ABM на протяжении многих лет используется в ИБП Eaton мощностью до 1100 кВА. Для удобства пользователя предусмотрена возможность отключения функции ABM и выбора традиционного метода заряда батарей. По умолчанию функция ABM включена.

Energy Saver System (ESS) - система экономии энергии

В режиме ESS ИБП питает нагрузку отфильтрованным сетевым напряжением, пока входные частота и напряжение находятся в допустимых пределах. Если параметры входной сети выходят за допустимые рамки по напряжению или частоте, ИБП переходит в режим двойного преобразования. Если входное питание выходит за ограничения корректной работы системы, ИБП переключается на питание от батарей.

ИБП Eaton UPS с системой сохранения энергии ESS поддерживают три конфигурируемых режима работы:

  • режим двойного преобразования - ИБП работает в нормальном режиме, питание подается через преобразователи
  • режим ESS - конверторы в режиме готовности, статический переключатель байпаса позволяет ИБП питать нагрузку напрямую от сети
  • режим повышенной готовности- ИБП автоматически переключается из режима ESS в режим двойного преобразования и в случае повторяющихся сбоев питания остается в этом режиме в течение заданного времени (по умолчанию — один час) до тех пор, пока не будет безопасным возвращение в режим ESS.

ESS доступен для всех ИБП серий 93PM и 9395P, включая одиночные ИБП и параллельные системы

Все установленные системы могут быть настроены на работу в режиме ESS.

Variable Module Management System (VMMS) - максимальный КПД

VMMS оптимизирует использование силовых модулей ИБП для достижения максимального КПД в

режиме двойного преобразования, повышая уровень загрузки оставшихся активными модулей с помощью переключения неиспользуемых модулей в режим ожидания. VMMS может быть использована в модульных ИБП 9395P.

VMMS стремится загрузить активные модули до заданного уровня (по умолчанию — до 80%) при требуемой конфигурации системы (рекомендуется резервирование). Результатом является максимальная экономия электроэнергии.

Использование этой технологии дает широкие возможности для конфигурирования серверных комнат. Пользователи могут решать, как сконфигурировать систему, задавая количество избыточных модулей и максимальный уровень их загрузки в процентах, при котором остальные модули будут переведены в режим ожидания.

Типичные применения, в которых система VMMS особенно эффективна:

  • системы ИБП с резервированием N+1 и 2N — ИБП в таких системах обычно работают с нагрузкой <45% от номинальной
  • ЦОД, особенно когда ИБП питают серверы по двулучевой схеме питания
  • любые применения с переменной нагрузкой.


За дополнительной информацией обращайтесь к менеджерам
по телефону (495) 737-42-22 или пишите.
