Дифференциальные выключатели, дифференциальный автомат


Устройства дифференциальной защиты предназначены для защиты людей и животных от поражения электрическим током при прямом или непрямом контакте с токоведущими частями. Они также защищают от риска возгорания при длительном воздействии токов утечки.



АВВ

Дифференциальные выключатели, дифавтоматы

Устройства дифференциальной защиты предназначены для защиты людей и животных от замыканий в сети, поражения электрическим током при прямом или непрямом контакте с токоведущими частями и прикосновении к корпусу оборудования при электроутечке.

Дифференциальные выключатели и автоматы защищают устройства, подключенные к сети от возможных перегрузок и риска возгорания при длительном воздействии токов утечки.

АВВ. Выключатели дифференциального тока (ВДТ)

Созданы, чтобы иметь значение. Максимальный уровень защиты людей и оборудования

Выключатель дифференциального тока - устройство, которое обнаруживает и отключает токи утечки, таким образом, защищая от поражения электрическим током при косвенном прикосновении.

Устройства этого типа должны устанавливаться совместно и использоваться последовательно с модульными автоматическими выключателями или плавкими предохранителями, которые защищают их от потенциально разрушительных тепловых или динамических усилий любых сверхтоков.

Преимущества выключателей дифференциального тока ABB

  • высокий уровень безопасности
  • мировая практика успешного применения
  • высокое качество сборки
  • широкий модельный ряд аппаратов и аксессуаров.

Сфера применения устройств ABB

  • ABB предлагает линейку решений для любых коммерческих требований и на любых объектах: в магазинах, на производстве и промышленных предприятиях, в офисах, для поддержки POS-систем, питания вывесок, в составе систем СКУД, отключения систем, ПК и производственного оборудования, для установки в инфраструктуре дата-центров.
  • ABB используются в составе нелинейных цепей, где могут происходить утечки постоянного тока высокого напряжения (выше 6 мА)
  • при использовании совместно с высокочастотными компонентами, такими как однофазные или многофазные выпрямители, выпрямители с активной коррекцией коэффициента мощности, генераторы постоянного напряжения в составе сетей переменного тока, инверторы переменной частоты.

АВВ производит несколько типов выключателей дифференциального тока, которые используются для защиты от токов замыкания на землю: AC, A, B, AP-R. Величина номинального тока в таких устройствах варьируется от 16 до 125 А, номинальная чувствительность I∆n 10 мА, 30 мА, 100 мА, 300 мА, 500 мА и 1 А.

  • В состав серии F200 типа B входят универсальные токовочувствительные выключатели дифференциального тока RCCB, разработанные для промышленных приложений, где все чаще используются преобразователи частот, медицинское оборудование и системы ИБП.
  • ВДТ типа B защищают отказы, возникающие из-за плавных остаточных токов постоянного тока и токов с низкой остаточной пульсацией, что является типичным для промышленных приложений.
  • Обычные ВДТ типа A / AC не могут обнаруживать плавные остаточные токи постоянного тока, нечувствительны к остаточным токам переменного тока и пульсирующим остаточным токам постоянного тока, что создает более высокий риск для безопасности в таких установках.
  • Использование ВДТ типа B гарантирует надежную защиту всей установки. Поэтому этот тип выключателей ABB считается универсальными токовыми устройствами, обеспечивающими комплексную защиту от всех видов сигналов отключения, описанных стандартом EN 62423.

Линейка продукции ABB.  Устройства автоматического повторного включения серии ARH

В настоящее время современные электрические установки ЦОД, коммерческих и промышленных приложений становятся все более независимыми от присутствия человека и переходят на полное автоматическое управление. АВВ также старается обновить собственные устройства защиты до аналогичных систем для обеспечения непрерывности обслуживания и защиты.

Есть много возможных событий, вызывающих нежелательные отключение, например, импульсное напряжение, грозовые разряды в атмосфере или скачки напряжения в сети, электромагнитные колебания и др. Чтобы устранить последствия этих кратких колебаний в сети для повторного включения цепи достаточно повторно включить ВДТ.

Сброс RCCB - это ручная операция, которая требует вмешательства человека и влечет за собой простой оборудования, что недопустимо в дата-центре. Устройства автоматического повторного включения серии ARH представляют собой решения с автоматическим повторным включением устройств для ВДТ, обеспечивают непрерывность обслуживания сети.

Схема строения выключателя серии ARH


Дифференциальные автоматические выключатели Eaton (Moeller)

Дифференциальный автомат Eaton представляет собой – устройство, совмещенное в едином корпусе с выключателем-автоматом и механизмом для произведения защитного отключения

За основу работы дифференциального выключателя Eaton (Moeller) взят принцип сравнения величин тока, подаваемого к работающему оборудованию по фазовому проводу и в проводах с нулевым сопротивлением. В нормальном рабочем состоянии и при наличии качественной изоляции эти величины должны совпадать. При коротком замыкании срабатывает электромагнитный расцепитель, происходит разрыв сети. Сила тока на этот процесс не влияет, а скорость срабатывания теплового расцепителя напрямую зависит от величины тока.

Корпус устройства выполнен из негорючего материала. В состав выключателя входит обязательный набор компонентов: электромагнитный и тепловой расцепители, электромеханическое реле, трансформатор тока, исполнительный механизм, комплекс пружин и рычагов, рукоятка для ручного управления.

Характеристики:

совместимость со стандартной шиной

наличие двойных зажимов сверху и снизу позволяет располагать шины вверху и внизу

защита от непрофессионального закрепления кабеля в зажим

ручки переключения разных цветов для разных величин номиналов выключателя

разные цвета индикатора, отображающие текущее положение контактов

при установке шины не нарушается свободное положение клемм

обеспечение защиты при утечке переменного и пульсирующего тока, что позволяет предотвратить нежелательное отключение

рабочие функции выключателя не зависят от уровня напряжения в сети

широкий набор монтажных аксессуаров.


Особенности эксплуатации

Устройство раз в полгода, вне зависимости от режимов работы дифференциального автоматического выключателя, надо проверять на работоспособность. Для этого на устройстве защитного отключения предусмотрена кнопка «Test» - при нажатии устройство должно срабатывать на защиту. Регулярные проверки работоспособности помогут защитить устройство от внутреннего залипания контактов, позволят заранее выявить неполадки в работе выключателя.

Технические характеристики и комплектация устройства

  • отключающая способность, кА: 4, 6 и 10
  • номинальный ток, А: 6, 10, 16, 20, 25
  • количество полюсов: 3+N
  • ток утечки, мА: 30, 100, 300
  • номинальное напряжение: 380 В
  • тип: А
  • кривая отключения: С, Д.

Сфера применения дифференциальных автоматов Eaton (Moeller)

Дифференциальные автоматы Eaton (Moeller) устанавливаются в стандартных электросетях (220 В) для следующих задач:

  • подведение тока в стандартном режиме
  • отключение электросети при возникновении перегрузки или коротком замыкании
  • защита человека от поражения током при сбое и неисправности
  • защита сооружений и оборудования от возможного возгорания в случае повреждения целостности изоляции.

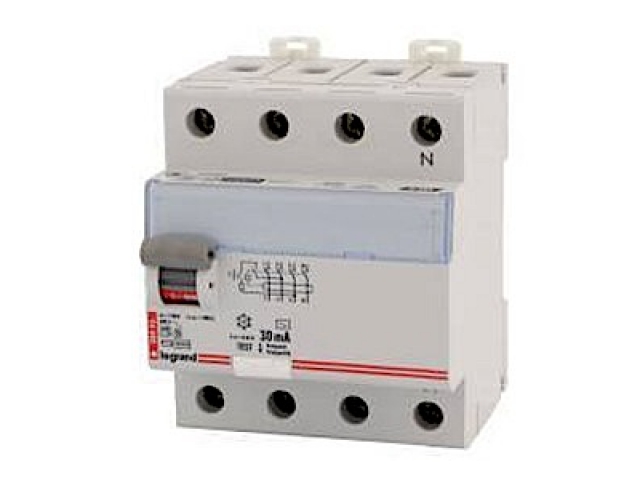

Legrand, модульное оборудование для установки на DIN-рейку

Новые серии автоматических дифференциальных выключателей от Legrand являются воплощением самых современных технологий, обеспечивают полную защиту человека и животных от ударов тока; защиту оборудования и окружающих предметов от возгорания в случае непредвиденных скачков электричества в сети

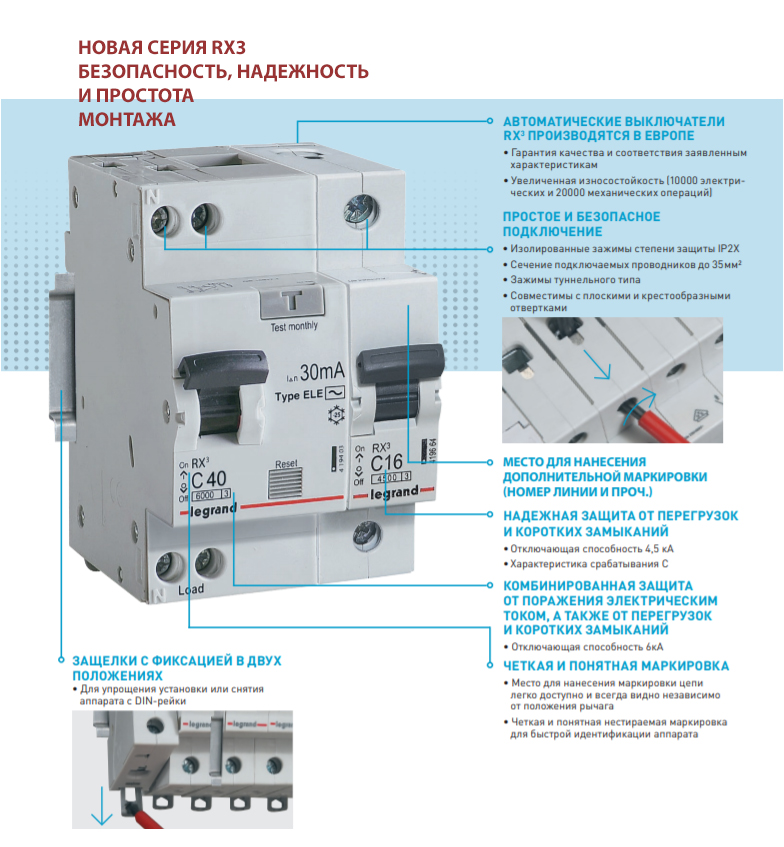

RX³ - новая серия модульного оборудования Legrand

Впервые в среднем сегменте представлено европейское оборудование с характеристиками, превосходящими требования отраслевых стандартов.

Все устройства серии RX³ производятся на собственных заводах Legrand. Качество продукции гарантировано высокими внутренними стандартами производителя, международными и российскими сертификатами.

В состав новой серии модульного оборудования RX³ входят автоматические выключатели, выключатели-разъединители, устройства защиты дифференциального тока:

  • выключатели дифференциального тока – ВДТ (УЗО),
  • автоматические выключатели дифференциального тока – АВДТ (дифавтоматы).

Сфера применения серии устройств RX³

Диапазон рабочих температур на 12% шире, чем у обычного автоматического выключателя в данной категории: RX³ работает при температурах от -25 до +70 ºС, что позволяет гарантировать эффективность эксплуатации практически в любой точке России.

Серия устройств RX³ рекомендована для установки в малых офисах и локальных бизнес-центрах.



Преимущества серии устройств RX³

АВДТ RX³ имеют отключающую способность 6 кА, что выше, чем у других европейских брендов, представленных в среднем сегменте рынка. Таким образом, АВДТ RX³ предоставляет повышенный уровень защиты электрических цепей.

А также:

  • привлекательная стоимость
  • улучшенный набор характеристик
  • электрическая износостойкость в 2,5 раза превышает требование стандарта (4000 операций) и составляет 10000 электрических и 20000 механических операций
  • наличие изолированных зажимов степени защиты IP2X: защита человека от поражения электрическим током
  • удобный и быстрый монтаж: совместимость с плоскими и крестообразными отвертками, сечение подключаемых проводников до 35 мм2, зажимы туннельного типа.

ВДТ серии RX³ имеют широкий выбор различных исполнений, в том числе устройства с типом А, которые реагируют не только на переменный, но и на постоянный дифференциальный ток.

Специальная форма корпуса обеспечивает циркуляцию воздуха, что защищает оборудование от перегрева. Четкая нестираемая и заметная, вне зависимости от положения рычага, маркировка позволяет быстро идентифицировать аппарат. Предусмотрена возможность нанести дополнительную маркировку, например, номер линии.

TX³ - серия автоматических выключателей и ВДТ

Автоматические выключатели с тепловыми и электромагнитными расцепителями обеспечивают эффективную защиту от короткого замыкания и перегрузки.

Выключатели дифференциального тока ВДТ (УЗО) осуществляют защиту человека от поражения электрическим током при прямом прикосновении к токоведущим частям, защиту от возгораний и пожаров вследствие повреждения изоляции, неисправности электропроводки и электрооборудования.

Сфера использования серии TX³: при строительстве жилых и административно-коммерческих объектов.
